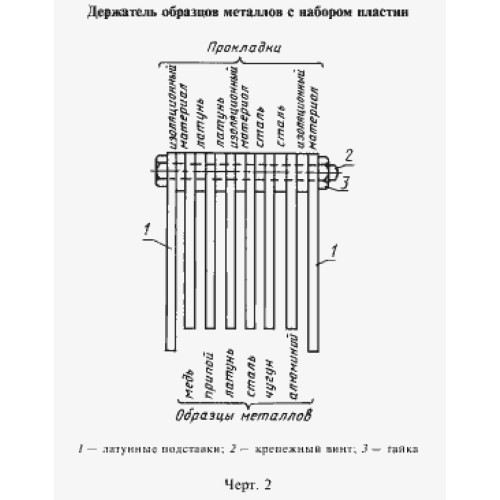

Держатель образцов металлов изготовлен в соответствии с чертежом 2 ГОСТ 28084-89 и представляет собой приспособление, состоящее из крепежного винта 2 длиной (50,0±0,5) мм, диаметром 4,5-5,0 мм, изготовленного из изоляционного материала (текстолит, тефлон, эбонит, фторопласт), с резьбой и гайкой на конце из того же материала, двух латунных подставок размером (60,0±0,5)х(30,0±0,5)х(1,5±0,5) мм каждая с отверстием диаметром 5-6 мм на одном конце и набора прокладок толщиной 3-5 мм, внутренним диаметром 5-6 мм и наружным - 10-11 мм.
| Параметры пластины
|
| Материал |
латунь |
